I/O 面板

主板 I/O 面板，通常就是我们组装好电脑后，机箱背后的各种接口面板。主要提供外接设备与内部硬件之间的信息交换。内部的总线我们上一篇已经详细讲解了，这一篇主要为大家讲解 I/O 面板，也可以叫做 I/O 背板！ I/O 面板接口包含：Input 输入 / Ouput 输出接口：

• I/O - Input 输入接口：如 USB、鼠标键盘、网线等

• I/O - Ouput 输出接口：HDMI、DP等

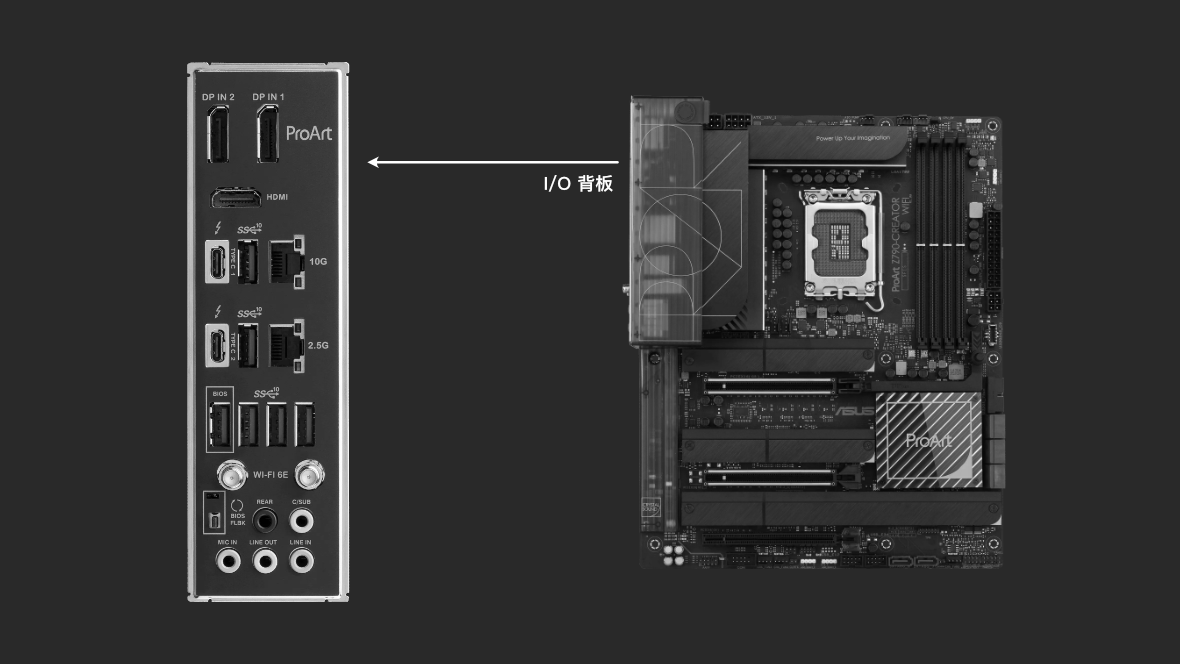

I/O 面板

主板的 I/O 面板（主机箱前目标的接口同理）规格的高低直接决定了此电脑可连接外部设备的数量，各种接口的规格与带宽上限也将决定我们外链设备的效率上限。比如：主板如果有 Thunderbolt 雷电接口，通常可以连接读写速度超高的 DAS 或磁盘阵列，可实现 4K 视频的剪辑需求，尤其笔记本上，一个雷电接口带来的性能提升是非常巨大的。此文将为大家提供各种接口的详细说明以及选购主板时指标参考。包括：

• USB 接口（后文详解讲解）：USB4、USB-C（Type-C）、USB 3.2 Gen1-2 -Gen2x2、USB 2.0...

• Thunderbolt 雷电接口（首选 4）：Thunderbolt 3、4、5...

• HDMI 接口（首选 2.1）：HDMI 2.0、HMDI 2.1...

• DP 接口（首选 2.0）：DisplayPort 2.0、2.1...

• LAN 网口（首选万兆）：1G 千兆网口、10G 万兆网卡...

• Wi-Fi（首选 6E）：Wi-Fi6、Wi-Fi6E、Wi-Fi7...

• Bluetooth 蓝牙（首选 5.2）：Bluetooth 5.0、Bluetooth 5.2...

USB 通用串行总线

USB（Universal Serial Bus）通用串行总线，是串口输入输出接口的技术规范与表标准，被广泛地应用于个人电脑和移动设备等信息通讯产品，并扩展至摄影器材、数字电视（机顶盒）、游戏机等其它相关领域。最新一代是USB4，传输速度为40Gbit/s，三段式电压5V/12V/20V，最大供电 100W ，新型 Type C 接口允许正反盲插。

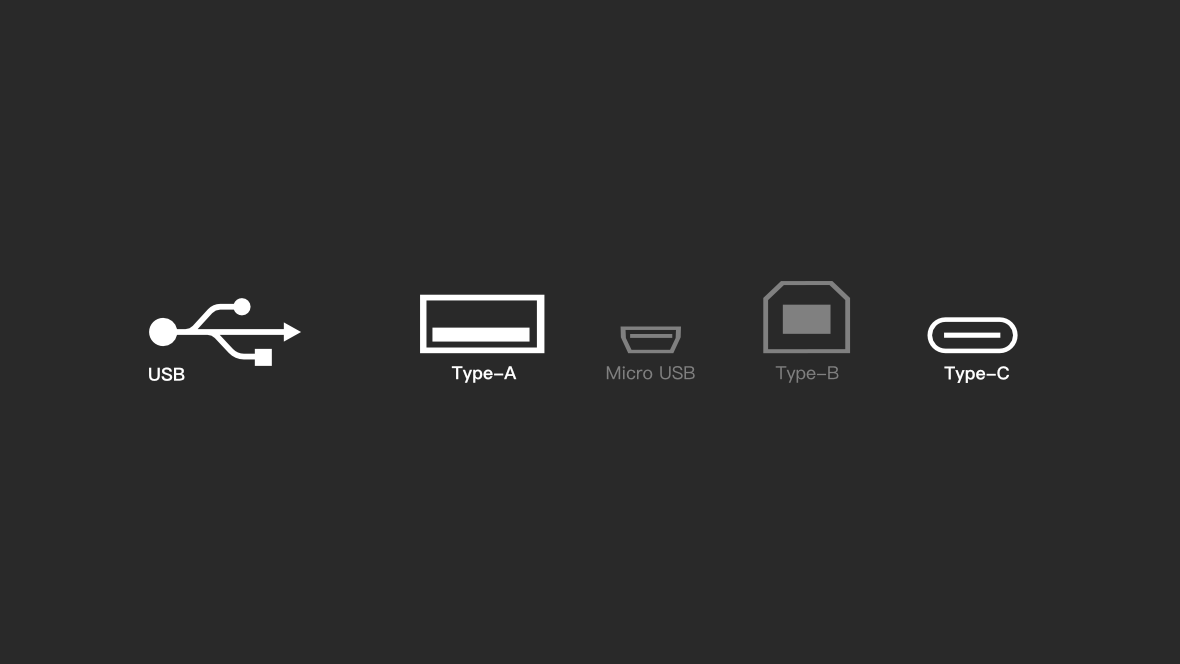

USB Type 接口类型

USB Type 常被用来描述 USB 的物理接口造型（接口标准）！USB 接口早期为了能适配更多的设备 ，衍生出来很多接口类型，但随着技术的发展，一些不太常用的接口逐渐被淘汰，我们就为大家详细说明最常用的接口。USB 不同形状的接口，大致可以分为：

• USB Type-A：最常见的接口

• USB Type-C：现在及今后的新标准

• USB Type-B：常见的接口以前常用于外接硬盘盒，音频设备等，目前较少见了，少量设备还在使用

• Micro-USB：小口（常用于小设备的充电口）




USB Type A 是应用最广泛的接口，不过 Type-A 最初制定插拔时保留了早期电脑的防呆口设计，因此 A 口的 USB 大家就不可能一次性拆对。为了解决这个烦恼以便适合更加现代的应用需求、于是就诞生了 USB Type-C 接口。Type-C 口的 USB 不需要考虑正反，这么插都可以！

• Type-A：防呆正反，热插播设备容易误操作

• Type-C：现在及今后的新标准
